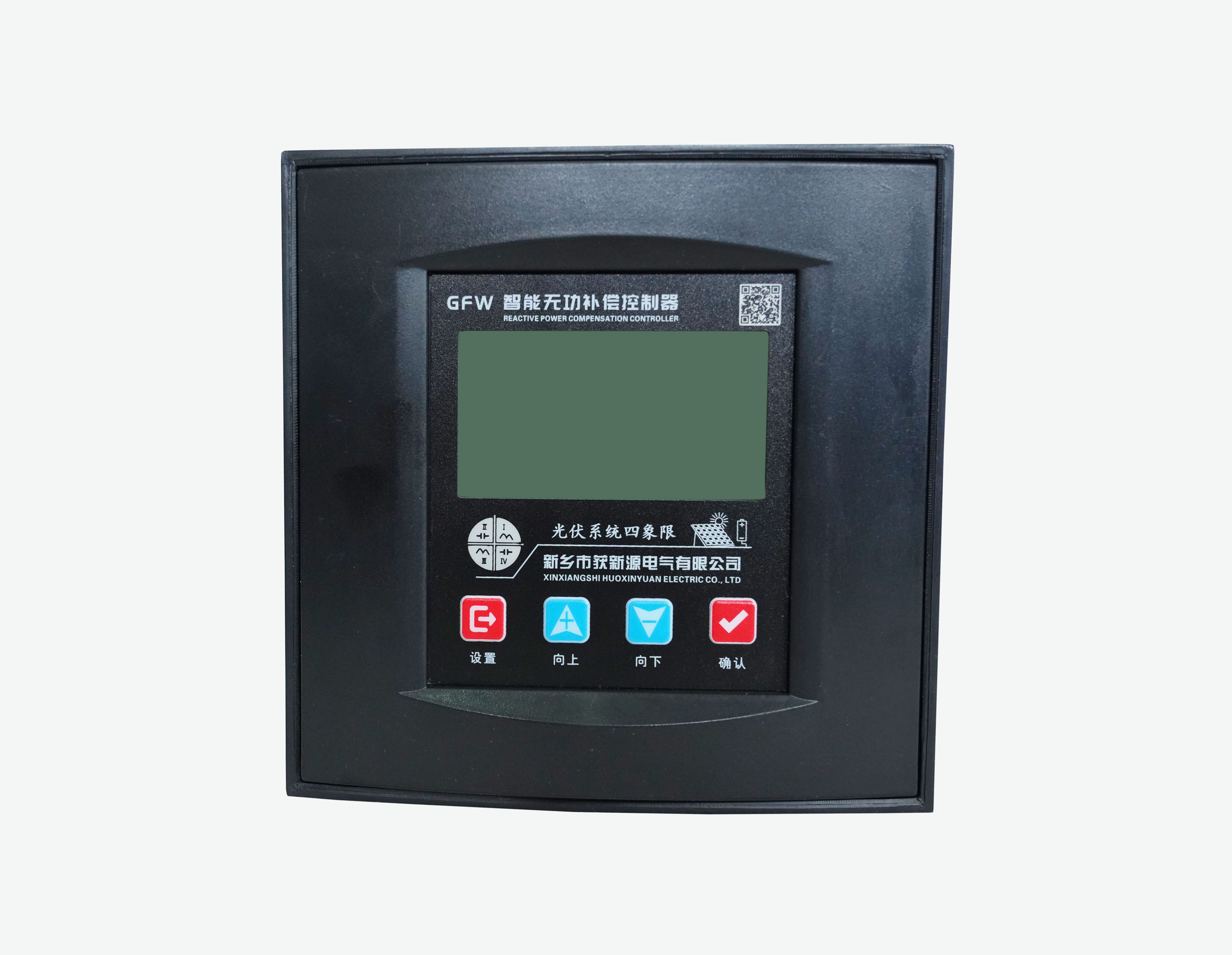

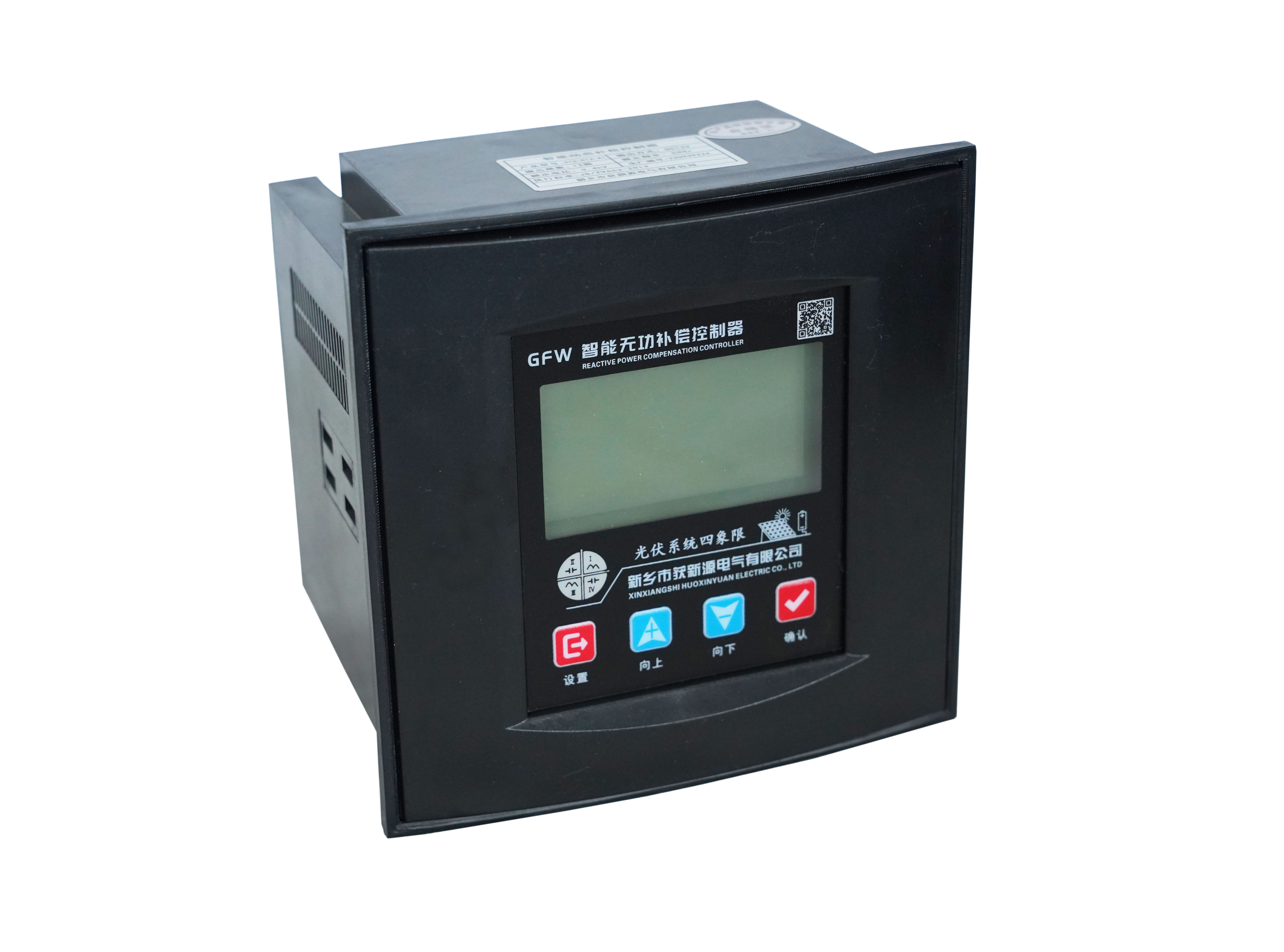

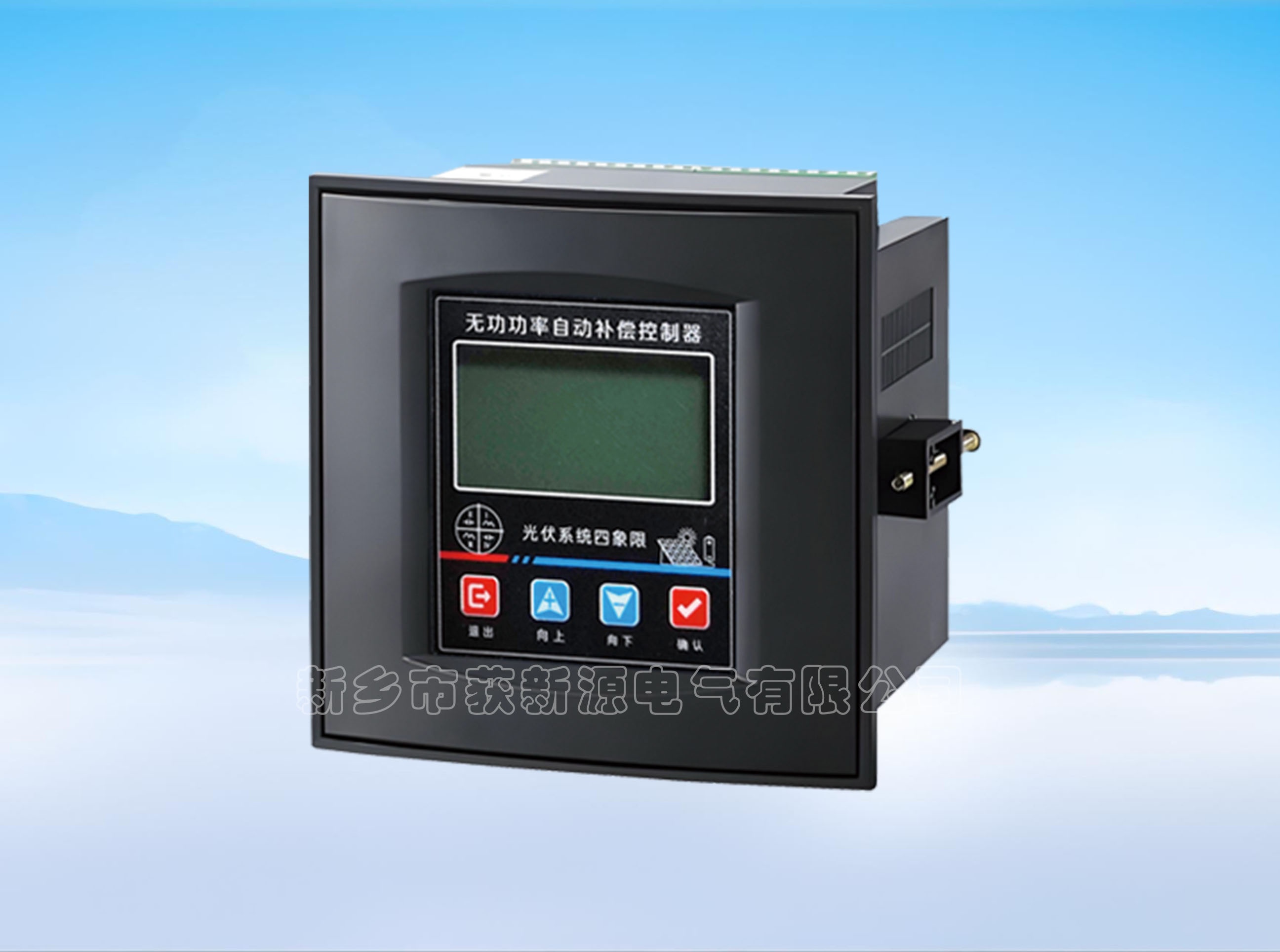

近年來隨著光伏安裝容量的加大，太陽能發電被廣泛應用，但光伏發電并網后也有不少的問題。比如：原配套的電容柜無法正常投切，造成功率因數不達標，產生了高額的力率調整費，增加了企業不必要的負擔。針對此類光伏并網負荷，需選用光伏四象限無功功率補償控制器，提高功率因數，避免力率電費罰款。
序號 | 補償方式 | 輸出方式 | 輸出路數 | 開孔尺寸 |
1 | 全共補 | 控制接觸器（靜態） | 12路 | 113x113mm |
2 | 全共補 | 控制復合開關/晶閘管開關（動態） | 12路 | 113x113mm |
3 | 混合補償 | 控制接觸器（靜態） | 12路 | 113x113mm |
4 | 混合補償 | 控制復合開關/晶閘管開關（動態） | 12路 | 113x113mm |
5 | 全共補 | 控制接觸器（靜態） | 16路、24路 | 138x138mm |
6 | 全共補 | 控制復合開關/晶閘管開關（動態） | 16路、24路 | 138x138mm |
7 | 混合補償 | 控制接觸器（靜態） | 16路、24路 | 138x138mm |
8 | 混合補償 | 控制復合開關/晶閘管開關（動態） | 16路、24路 | 138x138mm |
技術參數
基本參數 | |||
額定電壓 | AC 380VC | 工作頻率 | 50Hz |
工作電源 | AC 380VC | 功率消耗 | ≤6W |
電壓偏差： | ±10% | 采樣靈敏度 | ≤10mA |
測量精度 | |||
電 壓 | ±0.5% | 功率因數 | ±1.0% |
電 流 | ±0.5% | 有功功率 | ±1.0% |
頻 率 | ±0.1% | 無功功率 | ±1.0% |
四、基本功能
1.監測
實時監測電網有關參數，顯示設置參數及設備工作狀態。
2.參數顯示
可實時顯示電網功率因數、電壓、電流、有功/無功功率、電壓總諧波畸變率、電流總諧波畸變率、頻率、電容器投、切狀態和故障報警狀態。
可顯示電流變比、過/欠壓保護、投/切延時、電容放電延時、電容容量等參數。
3.設置
3.1可設置電流變比、過/欠壓保護、諧波電壓/電流保護、投/切延時、放電延時、電容容量等參數。
3.2設置參數自動記憶，掉電數據不丟失。
4.補償方式
4.1取樣物理量為無功功率，無投切振蕩、無補償呆區；
4.2具有手動投切和自動投切兩種運行方式；
4.3智能投切方式，每組電容容量自由設定；
4.4控制電容采用△+分相電容，混合接法、全角接法；
5. 保護功能
5.1具有自檢復歸和看門狗功能；
5.2具有過壓、欠壓保護功能；
5.3具有諧波電壓、電流保護功能（可關閉）；
5.4具有小電流保護功能；
5.5具有低功率因數保護功能；
6 數據統計及通訊（選配）
6.1通訊接口為 485 標準接口，通訊協議符合MODBUS工業協議；
6.2可上傳統計數據和電網實時數據，并可被遠方計算機控制電容器的投切。
